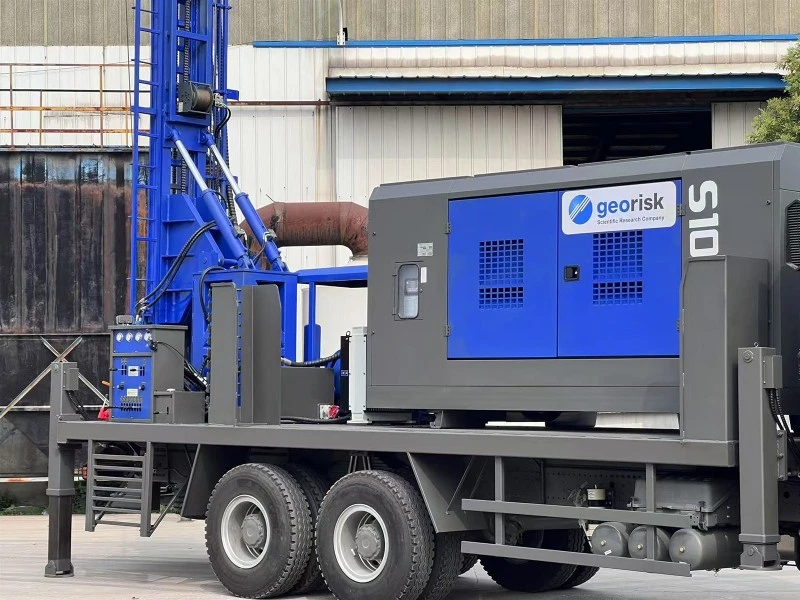

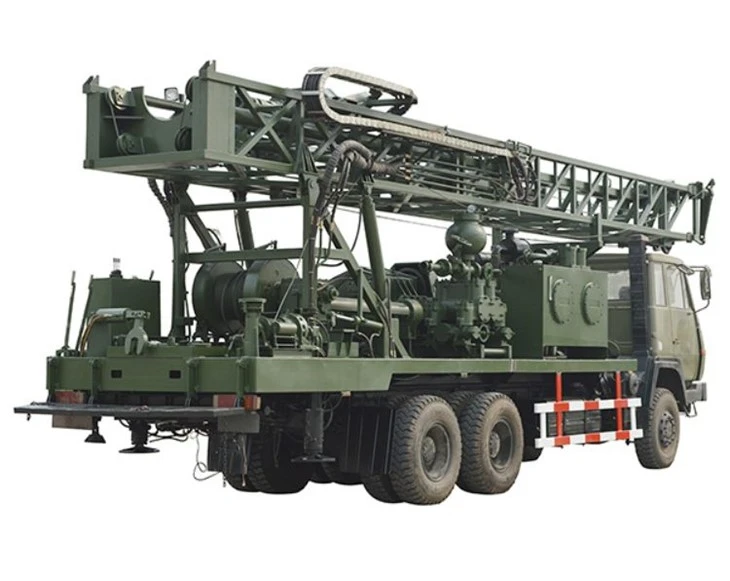

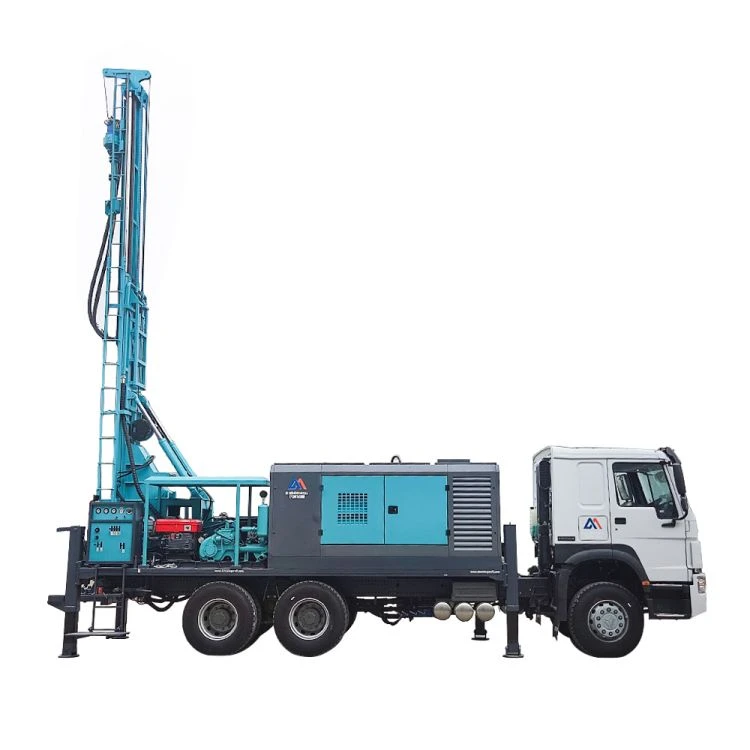

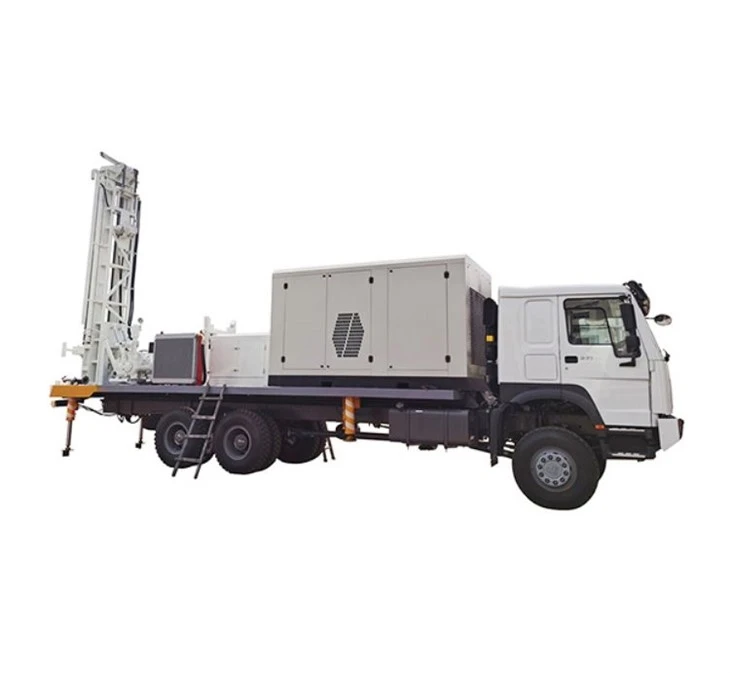

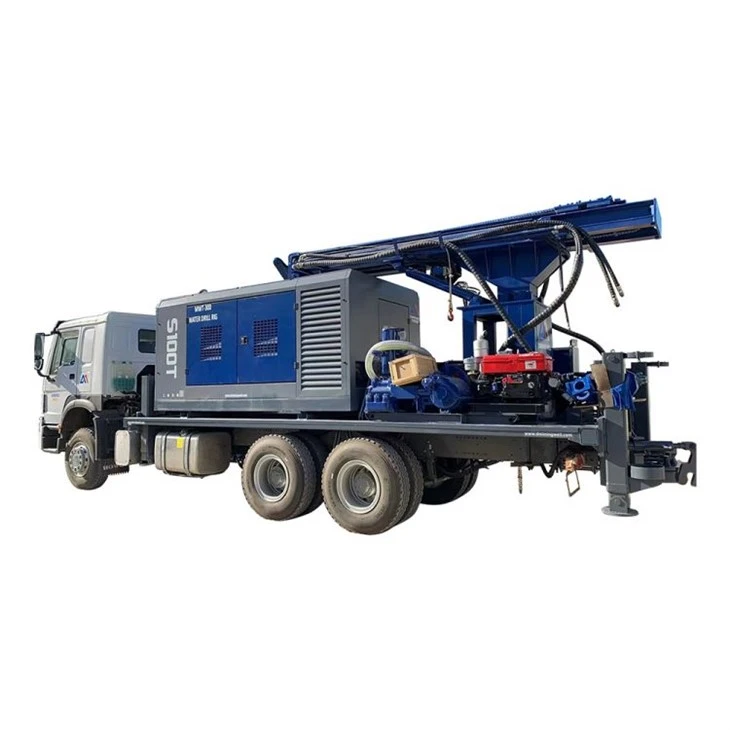

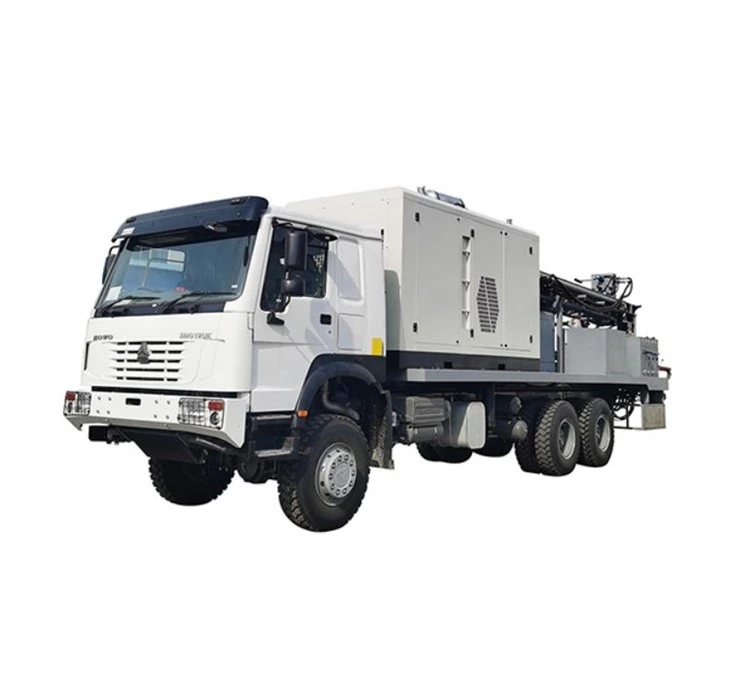

Tagħmir tat-Tħaffir tal-Ilma tal-Borehole Immontat fuq Trakk





Parametri Tekniċi	MWT-180	MWT-250	MWT-280	MWT-350	MWT-400	MWT-500	MWT-680	MWT-800
Fond tat-tħaffir (m)	180	250	280	350	400	500	680	800
Dijametru tat-tħaffir (mm)	140-254	140-254	140-305	140-325	140-350	140-350	140-400	140-400
Magna Mgħammra	Yuchai 65kW jew PTO	Yuchai 70kW jew PTO	Yuchai 75kW jew PTO	Yuchai 92kW jew PTO	DEUTZ 103kW jew PTO	Yuchai 118kW jew PTO	Cummins 154kW jew PTO	Cummins 194kW jew PTO
Feed Stroke (m)	3.3	3.3	6.6	6.6	6.6	6.6	6.6	6.6
Tul tal-pajp tat-tħaffir (m)	1.5/2.0/3.0	1.5/2.0/3.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0
Veloċità tat-tbandil (rpm)	45-70	45-70	40-70	40-70	50-135	40-130	45-140	45-140
Torque tat-tbandil (Nm)	3200-4600	3300-4500	4500-6000	5700-7500	7000-9500	7500-10000	8850-13150	9000-14000
Forza tal-irfigħ tar-rig (T)	12	14	17	18	25	26	30	36







Kapaċità

Dijametru tat-Toqba: 140 – 325 mm (51/2 pulzier – 13-il pulzier)

Fond Massimu: 250 metru @ 203 mm (8 pulzieri) dijametru

Metodu tat-Tħaffir: DTH u Tħaffir Rotary



Prim Mover

Għażla 1: Uża s-sistema PTO u uża l-gearbox tat-trasmissjoni biex tikseb l-enerġija mill-magna tat-trakk (290hp/336hp/371hp) biex issuq is-sistema idrawlika.

Għażla 2: Konfigurazzjoni individwali tar-rig b'magna diesel 75kw.



Struttura tal-Pjattaforma

Struttura ta 'l-azzar iwweldjati tat-tip I u C tat-tip heavy duty miksija bi pjanċi tal-ħakk ta' 5mm



Armar ta' l-Arblu

Il-boom tat-tħaffir kompost jitneħħa b'ċilindri doppji, iżid il-forza tal-irfigħ u jnaqqas id-dimensjonijiet tat-trasport.

Tul ġenerali tal-arblu: 8000 mm

Dawwar ras stroke: 6600 mm

Immaniġġjar tal-virga: 6 m

Ftuħ taċ-ċentralizzatur: 14 in (355 mm)

Ċilindri ta 'l-irfigħ ta' l-arblu: L-arblu jitneħħa minn ċilindri idrawliċi doppji



Sistema ta 'għalf

1 x ċilindru idrawliku ta 'azzjoni doppja b'sistema ta' tkebbib tal-ħabel 1:3

Forza tal-ġbid: 17-il tunnellata

Forza tal-ġibda 'l isfel: 10 – 110 tunnellata

Iġbed il-veloċità: 25 m/min

Iġbed 'l isfel veloċità: 30 m/min



Assemblaġġ tar-ras li jdur

Korp ta 'l-azzar żviluppat għal rasu bi tnaqqis tal-ger ta' spin u lubrikazzjoni tal-banju taż-żejt, immexxi minn muturi idrawliċi doppji.

Torque massimu: 6000 Nm

Veloċità: 66 – 135 rpm kontroll multa



Sistema idrawlika

2 x pompi tal-kejl għall-għalf u r-rotazzjoni

1 x pompa tal-kejl għall-pompa tat-tajn

3 x pompi tal-kejl għal apparat li jkessaħ idrawliku, tħaddim awżiljarju u għalf mikro.

Pressjoni massima tas-sistema: 2900 psi (200 bar)

Tagħmir li jkessaħ iż-żejt idrawliku: 70 gpm

Kapaċità tat-tank taż-żejt idrawliku: 600 litru



Panel tal-kontroll

Il-pannell tal-kontroll ċentrali jinsab fuq wara ta 'l-unità b'aċċess faċli għall-art tat-tħaffir u huwa mgħammar bl-istrumenti, sistemi ta' kontroll u swiċċijiet ta 'emerġenza kollha meħtieġa. Apparat ta 'qfil huwa pprovdut biex jiżgura s-sigurtà tal-pannell tal-kontroll.



Wrench għat-tneħħija

4 x ġakkijiet ta 'livellar idrawliku huma pprovduti għall-issettjar u l-livellar ta' malajr tal-ġakkijiet, mgħammra bi gwidi teleskopiċi heavy-duty. Il-valvoli tal-kontroll li jsakkru huma pprovduti għas-sigurtà u għandhom kapaċità suffiċjenti li ġġorr it-tagħbija.



Pompa tal-injezzjoni tal-ilma/fowm (mhux obbligatorju)

Pompa triplex tal-injezzjoni tal-ilma mħaddma b'mod idrawliku b'aċċessorji meħtieġa, regolatur tal-pressjoni, regolatur tal-fluss, valv ta 'kontroll u filtru tal-ġbid.

Fluss massimu: 80 lpm

Pressjoni Max: 40 kg/sq.cm

Single Rod Changer: Bidla tal-virga waħda mħaddma manwalment għat-twaħħil tal-virga tat-tħaffir ma 'ras iduru

Vinċ: Winċ awżiljarju mħaddem b'mod idrawliku għat-tagħbija tal-virga tat-tħaffir f'apparat li jbiddel il-virga b'kapaċità ta 'rfigħ ta' 5 tunnellati.



Magni tal-Iwweldjar

Alternator tal-iwweldjar semi-brushless misjuq idrawlikament huwa disponibbli għall-kisi tal-iwweldjar

Daqs tal-elettrodu rakkomandat: 2.5 mm sa 5 mm biss

Kurrent ta 'l-Iwweldjar: 300 amps @ ċiklu ta' xogħol ta '60%.

Fażi waħda fakultattiva: 6.0 kVA @ 220v, 50 Hz



Lubrikanti tal-Linja tal-Gass

Lubrikanti inline tat-tip venturi li jaġixxi pożittiv huwa disponibbli għall-imrietel ta 'downhole taż-żejt.

Kapaċità tat-tank tal-fjuwil: 15-il litru

Pressjoni tax-xogħol: 350 psi



Kompressur tal-arja rakkomandat

MININGWELL/ATLAS COPCO/LIUTECH

Kapaċità tal-kompressur tal-arja:

1100CFM – 25 BAR – magna 309kW

900CFM – 22 BAR – magna 228kw



Pompa tat-tajn

Pompa tat-tajn BW 250 operata idrawlikament

Puplesija: 4″ (100 mm)

Qawwa tal-magna: 15 Kw

Spostament (massimu rakkomandat): 250L/min

Pressjoni massima tax-xogħol: 2.5Mpa

Aċċessorji addizzjonali: Dawl bil-lejl, kaxxa tal-għodda, stand tal-martell

Manwal għall-utent: Manwal ta 'tħaddim, manutenzjoni u spare parts



Għażliet tat-trakkijiet

SINO HOWO trakk: 6 * 4/6 * 6/8 * 4

Trakk Dongfeng: 6 * 4/6 * 6/8 * 4

Trakk Shaanxi: 6 * 4/6 * 6/8 * 4







Il-pjattaforma tat-tħaffir tal-borehole immuntata fuq trakk tagħna hija prodott apposta li l-klijenti jistgħu jippersonalizzaw skond il-ħtiġijiet attwali tagħhom.
