I. Konfigurazzjoni u Oriġini tal-Unità Kompleta
Komponenti tat-teknoloġija ewlenin
Element tal-kamin tal-kompressur (kompressjoni fi stadju wieħed)
Komponenti importati
Sistema ta 'kontroll
Akkoppjar
Valv tat-tagħbija / ħatt tad-dħul, li jirregola valv, valv tas-solenojd
Filtru tad-dħul tal-arja, filtru taż-żejt, separatur tal-arja taż-żejt
Manki flessibbli ta 'temperatura għolja
Il-komponenti kollha ta 'hawn fuq, inklużi s-sistema ta' kontroll u partijiet oħra, huma prodotti minn Atlas Copco Airpower fil-Belġju jew OEM manifatturati fl-Ewropa.
Komponenti domestiċi
Chassis Trailer and Axle System, iddisinjat apposta għall-kundizzjonijiet tat-toroq Ċiniżi
Magna Diesel: Dongfeng Cummins Ċina Stadju IV Magna
Magħluq, qoton li ma jagħmilx ħoss, u baffles
Tank tal-ħażna tal-arja u valv tas-sigurtà
Fann tat-Tkessiħ u Unità tar-Radjatur
Pajpijiet flessibbli tat-temperatura ambjentali u pajpijiet tal-fjuwil
Diversi ġonot u ikkastjar tal-pajpijiet
Filtru tad-diżil
Gearbox
Valv ta 'pressjoni minima
Sensers u wajers relatati
Fost dawn, il-magna diesel hija mmanifatturata minn Dongfeng Cummins Engine Co., Ltd., filwaqt li komponenti oħra huma prodotti OEM mill-fornituri ta 'Atlas Copco f'Wuxi.
II. Wirja tal-kontroll prinċipali
Komunita tal-pressjoni tal-kompressur gauge
Buttuna tat-tagħbija tal-kompressur
Meter kumulattiv tas-siegħa
Dwal ta 'allarm u indikatur ta' difetti
Ibda / Waqqaf il-buttuna u l-modulu tal-kontroll
Tank tal-fjuwil u wiri tal-livell tat-tank DEF (urea)
Element tal-kamin Indikatur tal-Livell taż-Żejt
Indikatur tal-imblukkar tal-filtru tad-dħul tal-arja
Iii. Apparati u funzjonijiet ta 'protezzjoni ewlenin
Protezzjoni awtomatika tal-għeluq:
Temperatura tal-ħruġ tal-kompressur dawl ta 'allarm għoli
Żejt tal-magna Pressjoni baxxa ta 'allarm
Temperatura tal-likwidu li jkessaħ il-magna dawl ta 'allarm għoli
Dwal ta 'allarm tal-Livell ta' Tank Baxx u DEF Tank
Twaqqaf l-awto-verifika u r-riġenerazzjoni ta 'wara t-trattament
Sistema ta 'Pace Standard għall-Ottimizzazzjoni li Jiffranka l-Enerġija
Iv. Jakkumpanjaw id-dokumenti u l-oġġetti
Manwal tal-Operazzjoni u l-Manutenzjoni tal-Prodott
Katalgu ta 'spare parts
Ċertifikati tal-Bastiment tal-Pressjoni u tal-Valv tas-Sigurtà
50- Kit tal-Manutenzjoni tas-Siegħa

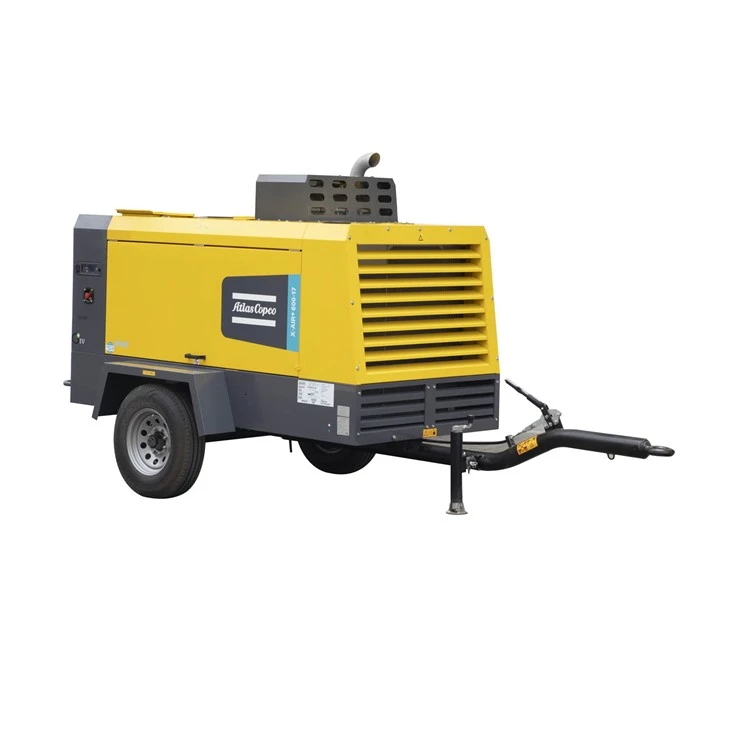

X-air 600-17 dettall
1. Parametri tekniċi ewlenin
Forma tal-kompressur tal-arja: kompressjoni tal-kamin primarju, tkessiħ tal-arja, sewqan tal-magna diesel, operazzjoni mobbli fuq il-post
|
Parametru tekniku
|
|
X-air + 600-17
|
|
Volum tal-gass ratat fad
|
Meter kubu / minuta m ³ / min
|
17.2-14.3
|
|
Pressjoni tax-xogħol
|
Kilogramma Bar
|
5-17
|
|
Veloċità massima tal-magna (tagħbija sħiħa)
|
RPM (rivoluzzjonijiet kull minuta)
|
2200-1900
|
|
Volum taż-żejt lubrikanti bil-kamin
|
Jgħolli l
|
42 (kwantità ta 'sostituzzjoni għal kull ċiklu ta' manutenzjoni)
|
|
Volum ta 'Tank tal-Ħażna tal-Gass (Tank tas-Separazzjoni taż-Żejt u tal-Gass)
|
Jgħolli l
|
76
|
|
Tank tal-fjuwil / kapaċità tat-tank tal-urea
|
Jgħolli l
|
175/-
|
|
Kontenut taż-żejt fl-iżbokk tal-arja kkompressat
|
ppm
|
<5
|
|
Temperatura tal-ħruġ tal-arja kkompressata (ibbażata fuq kundizzjonijiet ta 'referenza nominali)
|
Celsius 0 c
|
100
|
|
Kundizzjonijiet ta 'operat ta' referenza nominali
|
|
|
|
Pressjoni assoluta tal-konsum
|
Kilogramma Bar
|
1
|
|
Umdità relattiva tal-arja
|
%
|
0
|
|
Temperatura tal-arja tad-dħul
|
Celsius 0 c
|
20
|
|
Kundizzjonijiet tax-xogħol estremi
|
|
|
|
Pressjoni minima effettiva tax-xogħol tat-tank tal-ħażna tal-gass
|
Kilogramma Bar
|
4
|
|
Pressjoni massima effettiva tax-xogħol tat-tank tal-ħażna tal-gass (ħatt)
|
Kilogramma Bar
|
18
|
|
temperatura ambjentali massima
|
Celsius 0 c
|
50
|
|
Temperatura tal-bidu minima
|
Celsius 0 c
|
-10 / -25 (Bidu kiesaħ mhux obbligatorju)
|
|
L-ogħla altitudni
|
Mi m
|
3000
|
2. Magna Diesel
| manifattur | Cummins | |
| mudell | B5.9CS4 Standard GIV | |
| Qawwa tal-ħruġ b'veloċità nominali | Kilowatt KW | 154 |
| Fattur tat-tagħbija | % | - |
| likwidu li jkessaħ | Likwidu li jkessaħ | |
| Ċilindri | Inline 6- magna taċ-ċilindru | |
| Volum tas-Sistema taż-Żejt tal-Lubrikazzjoni | Jgħolli l | 16.5 (kwantità ta 'sostituzzjoni għal kull ċiklu ta' manutenzjoni) |
| Kapaċità tas-sistema tat-tkessiħ | Jgħolli l | 28 |
3. Dimensjonijiet ġenerali u piż
| Tul tal-magna sħiħa * wisa '* għoli - tip ta' karru (inkluż MOP) | Millimetru mm | 4700*1940*2400 |
| Tul tal-magna sħiħa * wisa '* għoli - tip ta' kaxxa | Millimetru mm | 2960*1400*2110 |
| Karru / kaxxa tal-piż tal-magna sħiħa (piż imxarrab) | Kilogramma (kg) | 2300/2200 |
| Daqs tal-valv tal-egżost | Pulzier ġewwa | 1*G2,1*G3/4 |
