It-tħaffir żgħir tat-toqob huwa tagħmir tat-tħaffir li jintegra t-teknoloġija tat-tħaffir tal-martell 'l isfel u huwa adattat għal formazzjonijiet ta' rock iebes għal hard għal hard. Huwa użat ħafna fil-minjieri, rinforz tal-fondazzjoni, tħaffir tal-bir tal-ilma, inġinerija tal-ankraġġ u oqsma oħra. Meta mqabbel ma 'riggijiet tat-tħaffir immuntati fuq il-vettura jew tat-tkaxkir, it-drill tat-tip tal-parentesi' l isfel għandu struttura aktar sempliċi u mobilità qawwija, u huwa adattat għal operazzjonijiet fi spazji żgħar jew f'muntanji u pjattaformi.
一 X'inhu żgħir fit-toqba tat-tħaffir?

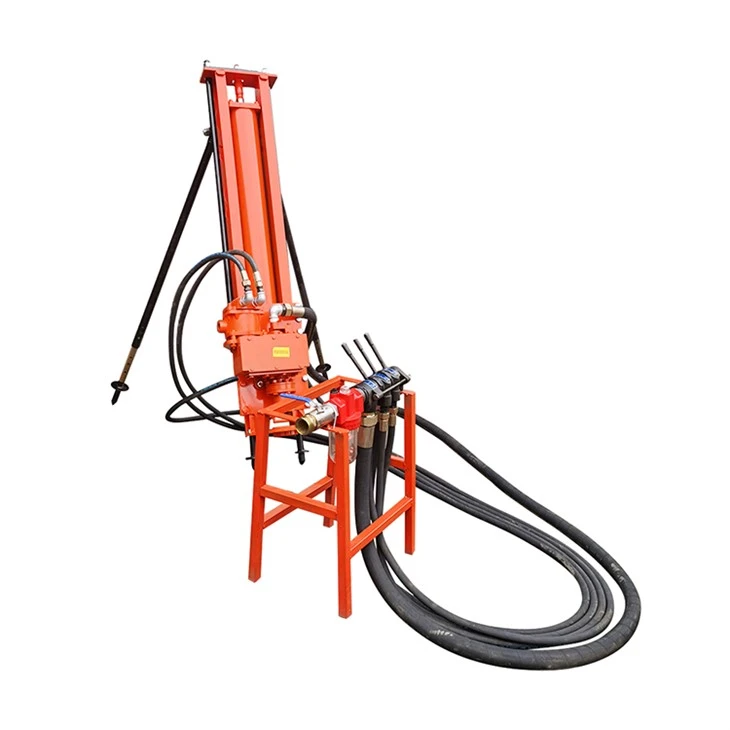

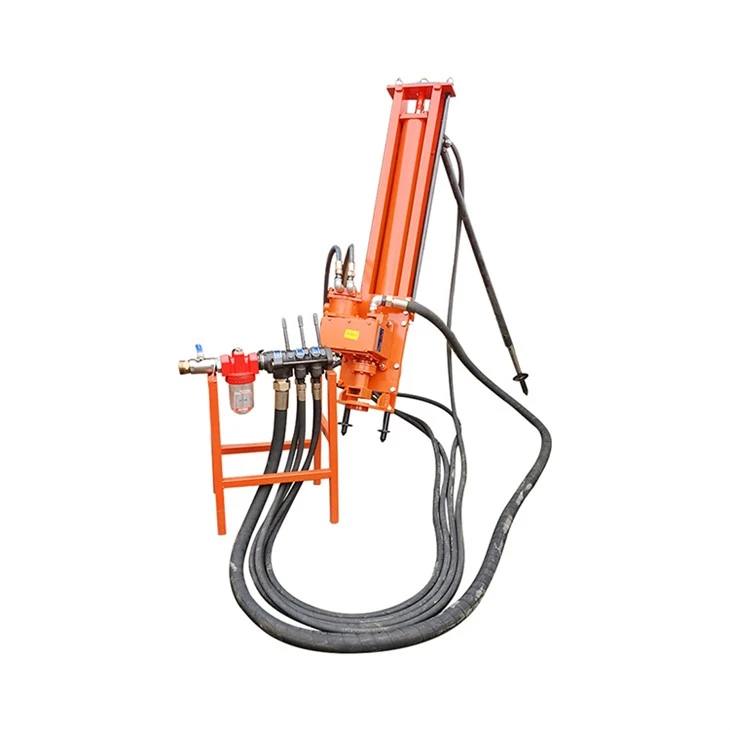

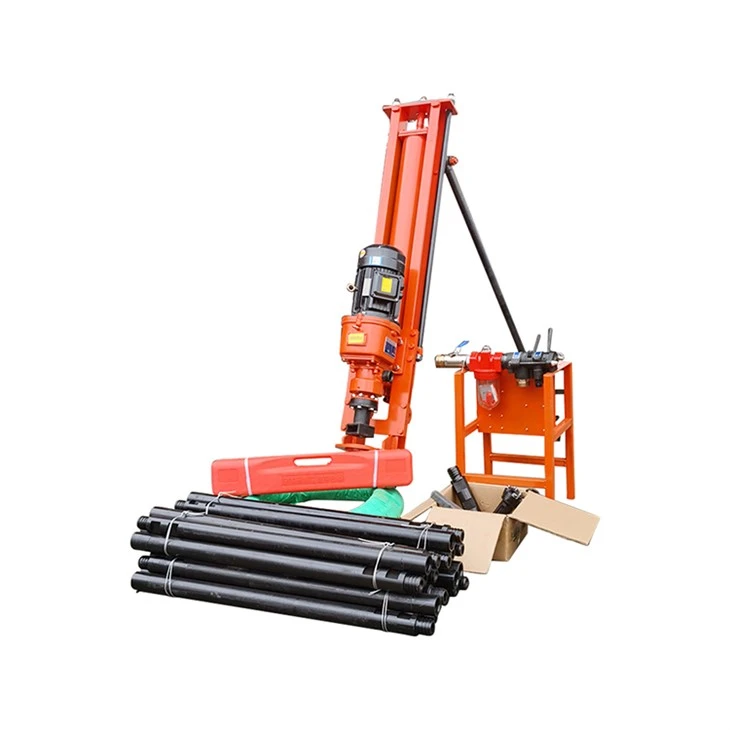

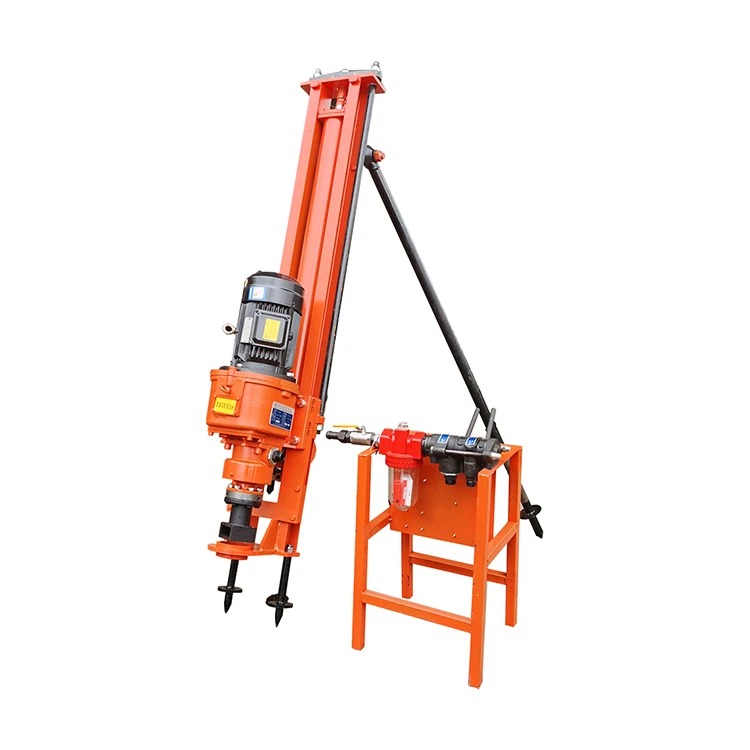

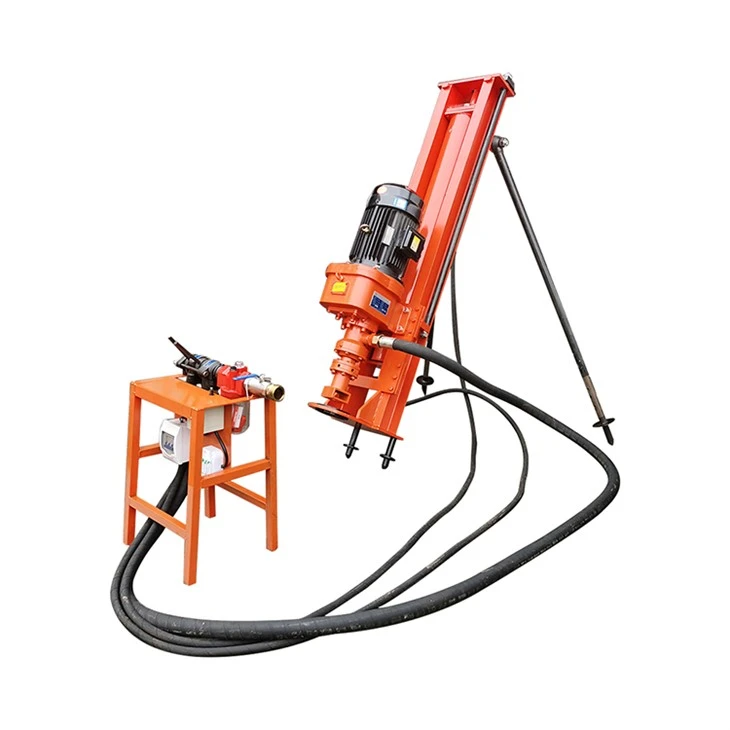

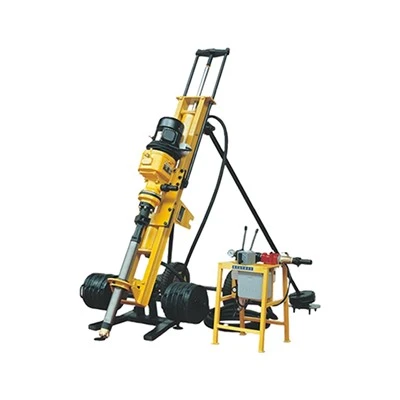

It-tħaffir żgħir fit-toqob huwa tagħmir tat-tħaffir b'appoġġ bħala l-istruttura bażika, mgħammra b'sistema ta 'enerġija, apparat ta' impatt tal-martell 'l isfel, mekkaniżmu ta' propulsjoni u sistema ta 'kontroll. Il-prinċipju ta 'ħidma tiegħu huwa li tuża arja bi pressjoni għolja biex issuq il-martell' l isfel għal tħaffir ta 'impatt effiċjenti, u tikkoopera mal-mekkaniżmu li jdur biex tkisser il-blat u tifforma borehole.
2 Żgħar 'l isfel it-toqba tat-tħaffir tal-kompożizzjoni strutturali
Rack korp (parentesi)
Normalment huwa qafas ta 'struttura ta' l-azzar b'saqajn fissi jew bażi li tiżżerżaq, li tista 'tiġi mċaqalqa manwalment jew aġġustata f'firxa żgħira; Jista 'jkun mgħammar b'apparat ta' rfigħ biex jaġġusta l-għoli jew l-angolu tat-tħaffir (bħal tħaffir orizzontali, tħaffir oblikwu, tħaffir vertikali).
Dth martell + bit
Użat biex tikkuntattja direttament il-formazzjonijiet tal-blat u tkisserhom permezz ta 'impatt ta' frekwenza għolja; Il-martell 'l isfel it-toqba jmexxi l-pistun biex jiċċaqlaq b'veloċità għolja minn arja kkompressata.
Aġenzija ta 'promozzjoni
Normalment huwa mmexxi minn ċilindru jew katina, li jista 'jikseb avvanz stabbli tal-għodda tat-tħaffir; Il-forza tal-propulsjoni taffettwa direttament il-fond u l-effiċjenza tat-tħaffir.
Ras li ddur (ras tal-qawwa)
Jipprovdi moviment li jdur għall-bit drill u jikkoopera mal-martell 'l isfel biex ikisser il-blat. Il-modi ta 'sewqan jinkludu idrawliċi, elettriċi jew pnewmatiċi.
Sistema ta 'sors ta' l-arja
Kompressur ta 'l-arja bil-kamin estern (eż. 17 bar \/ 24 bar, 10-30 m³ \/ min) huwa ġeneralment meħtieġ biex jipprovdi l-arja kkompressata meħtieġa biex il-martell' l isfel.
Sistema ta 'kontroll
Inklużi funzjonijiet bħal propulsjoni, rotazzjoni, tluq u inżul, aġġustament tal-angolu, eċċ.; Mudelli high-end jistgħu jkunu mgħammra b'kontroll mill-bogħod bla fili jew console tal-kontroll elettriku.
3 Benefiċċji ewlenin
Struttura kompatta u operazzjoni flessibbli
L-impronta żgħira, tista 'tintuża f'art dojoq, wieqaf u irregolari.
Adattabilità qawwija
Jista 'jħaffer blat iebes, blat artab, saff maħlul u kundizzjonijiet ġeoloġiċi oħra;
Jista 'jintuża għal tħaffir vertikali, oblikwi jew orizzontali.
Spiża baxxa
M'hemmx bżonn ta 'chassis komplut ta' vettura, l-ispejjeż tal-manifattura u tat-trasport huma inqas minn riggijiet tat-tħaffir immuntati fuq il-vettura;
Adattat għal proġetti żgħar u ta 'daqs medju jew proġetti lokali.
Manutenzjoni faċli
Struttura sempliċi, ftit komponenti, faċli biex tinżamm u tinżamm;
Il-biċċa l-kbira tal-partijiet huma versatili ħafna u faċli biex tissostitwixxi.
4 Xenarji ta 'Applikazzjoni Tipiċi
Tħaffir tal-mini miftuħ u blasting tal-mini miftuħ
Tħaffir tat-toqba tal-ankra tal-inklinazzjoni
Mikro-Tħaffir tal-Bjar tal-Ilma
Tħaffir tal-Fondazzjoni tal-Bini
Toqob ġeotermali, toqob żgħar tal-munzell
5 Referenza tal-Parametru Tekniku (Eżempju)
| Proġett |
Parametru |
| Firxa ta 'dijametru tat-tħaffir |
90–165 mm |
| Fond massimu tat-tħaffir |
30–60 米 (skont is-saff tal-blat u l-volum tal-arja) |
| Avvanz ta 'puplesija |
1.5–3 米 |
| Pressjoni tal-arja li taħdem |
1.2–2.5 MPa (12-25 bar) |
| Konsum tal-arja |
10–26 m³ \/ min |
| Veloċità tar-rotazzjoni |
0 - 80 rpm |
| Avvanz fil-forza \/ forza ta 'rfigħ |
3000–6000 N |
| Piż totali tal-magna |
800-1800 kg (mudelli differenti) |
| Modalità tas-sewqan |
Elettriku \/ diesel \/ pnewmatiku |

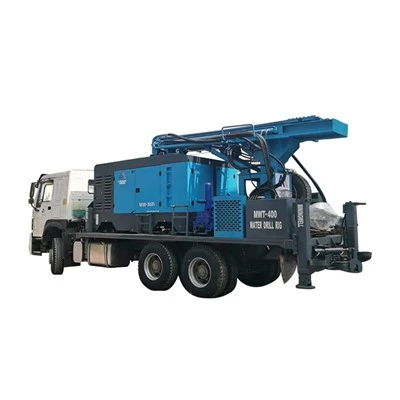

6 Tqabbil ma 'DTH DPH Crawler \/ Vehicle
| Proġett |
Żgħir 'l isfel fit-toqba tat-tħaffir |
Crawler 'l isfel fit-toqba ta' drill |
Immuntat fuq il-vettura fit-drill tat-toqba |
| Spiża |
★★★★☆ |
★★☆☆☆ |
★☆☆☆☆ |
| Mobilità |
★★ ☆☆☆ (Manwal \/ Forklift) |
★★★★ ☆ (Track Drive) |
★★★★★ (Moviment b'veloċità għolja) |
| Adattabilità għall-ispazju tax-xogħol |
★★★★★ |
★★★☆☆ |
★★☆☆☆ |
| Livell ta 'awtomazzjoni |
★★☆☆☆ |
★★★★☆ |
★★★★☆ |
| Adattat għal xenarji ta 'kostruzzjoni |
Xogħlijiet minuri \/ siti dojoq |
Minjieri medji u kbar \/ art ċatta |
Operazzjoni mobbli \/ inġinerija tal-bir profond |
7 Konklużjoni
It-drill tat-tip ta 'parentesi' l isfel huwa tagħmir tat-tħaffir ekonomiku, prattiku u adattabbli, li huwa adattat ħafna għal proġetti b'art kumpless, spazju ta 'kostruzzjoni limitat jew baġit limitat. Speċjalment fil-kostruzzjoni tat-toqob tal-funderija, l-appoġġ tal-ankra u t-tħaffir tal-bir tal-ilma ġeotermali żgħir, il-rig tat-trapan tat-tip parentesi wera vantaġġi qawwija bil-flessibilità u l-prestazzjoni tal-ispejjeż għoljin tiegħu.
Jekk għandek rekwiżiti speċifiċi ta 'kostruzzjoni (bħal dijametru tat-toqba, fond, tip ta' blat), nista 'nirrakkomanda l-mudell u l-konfigurazzjoni xierqa għalik.
